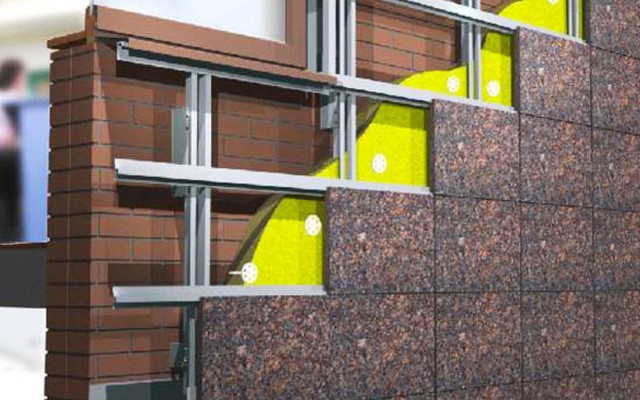

В вентилируемом фасаде отдельные слои конструкции располагаются следующим образом: ограждающая стена; теплоизоляция; воздушный промежуток; защитный экран.
Утеплитель, используемый для вентилируемых фасадов, должен обладать следующими свойствами: быть долговечным, негорючим, устойчивым к старению; биологически стойким; иметь стабильную форму; монтироваться сплошным слоем, исключая возникновение «мостиков холода»; обладать высокими теплоизолирующими характеристиками; позволять водяным парам и влаге беспрепятственно попадать в воздушную прослойку, предотвращая образование и скопление на конструкциях разрушающего их конденсата; быть устойчивым к ветровому потоку и неагрессивным к металлам.
В качестве утеплителя в вентилируемых фасадах чаще применяют жесткие минераловатные плиты, хотя иногда используют и стекловату. И тот, и другой материал являются неблагоприятной средой для образования плесневых и других грибков, а также обладают высокими тепло- и шумопоглощающими свойствами (описание теплоизоляционных жестких стекло- и минераловатных плит. Может быть использована двухслойная минераловатная плита: более плотный слой устанавливается на наружной стороне фасадных конструкций, менее плотный — непосредственно на несущую стену; можно применять кашированные (уже с пленкой) плиты утеплителя.
Плитами, обладающими ветрозащитными свойствами, являются, например, «Isover RKL», «RKL-A», «Isover SKL» или жесткая ветрозащитная плита «Isover VKL». Это стекловатные плиты со шпунтовыми кромками вдоль длинных сторон. Плита «Isover RKL» облицована стеклотканью, а «Isover RKL-A» имеет покрытие из диффузионной пленки «Tyvek». Плиты «Isover RKL», RKL-A рекомендуются в качестве ветрозащитной теплоизоляции поверх основного слоя легкой теп-лоизоляции.
Марки плит «Isover»
|
Размеры, мм |
Толщина, мм |
Плотность, кг/м3 |
Теплопроводность, Вт/м•К |
RKL |
1200х1800 |
30, 45, 50 |
60 |
0,033 |
RKL-A |
1200х3000 |
45, 60 |
60 |
0,033 |
VKL |
1200х2700 |
13 |
130 |
0,037 |
SKL |
600х1200 |
30, 50 |
50 |
0,033 |
KL |
610 х 910 (565 х 1170) |
42, 50, 66, 70, 95, 100 или 50, 70, 100, 125, 150, 175, 200 |
16 |
0,036 |
КL-E |
565 х 1220 |
50, 100 |
14 |
0,039 |
Ветрозащитная паропроницаемая пленка.
Необходимым элементом в системе навесного вентилируемого фасада является ветрозащитная паропроницаемая пленка. Под ветрозащитой следует понимать не просто любую пленку, выдерживающую напор ветра, а мембрану, способную, кроме этого, беспрепятственно пропускать сквозь себя водяные пары и обладать свойствами гидроизоляции.
Почему она должна быть паропроницаемой? В результате давления водяных паров изнутри помещения, особенно в зимний период, происходит накопление влаги в утеплителе. Для того, чтобы она выходила в вентиляционный зазор, ветрозащитная пленка должна «дышать». Это свойство является очень важным, в противном случае нарушаются основные функции системы вентилируемого фасада. «Дышащая» ветрозащитная пленка (мембрана) беспрепятственно пропускает сквозь себя водяные пары, выходящие из утеплителя.
Использование паропроницаемых мембран позволяет:
— выполнять конструкции кровель с одним вентиляционным зазором;
— увеличивать срок службы деревянных элементов и теплоизоляции;
— создавать дополнительное пространство для теплоизоляции;
— улучшать теплоизоляционные параметры конструкции и повышать ее энергоэффективность.
Некоторые производители минераловатных утеплителей, например «Рагос», на заводе наносят слой мембраны «Tyvek®» на утеплитель, однако в российских условиях экономически выгоднее производить эту операцию на стройплощадке.
«Tyvek®» — это высокотехнологичный мембранный материал, состоящий из миллионов тонких непрерывных волокон полиэтилена низкого давления, полученных методом сверхскоростного формования и скрепленных под воздействием температур. Уникальная нетканая структура материала обеспечивает сочетание прочности, защитных свойств и высокой паропроницаемости по всей поверхности полотна, в силу чего материал является постоянно паропроницаемым и гидроизоляционным. Его высокие эксплуатационные свойства — результат технологии производства и постоянного контроля качества. Экологическая безопасность мембраны «Tyvek®» подтверждена гигиеническим сертификатом, выданным Научно-практическим центром по чрезвычайным ситуациям и гигиенической экспертизе Министерства здравоохранения Российской Федерации. Технические характеристики ветрозащитной паропроницаемой пленки приведены в таблице:
Показатели |
Марки |
||
«Tyvek® Solid» |
«Tyvek® Supro» |
«Tyvek® Housewrap» |
|
Коэффициент Sd,M |
0,02 |
0,03 |
0,02 |
Паропроницаем ость по ДSТM Е398-83, г/м3 за 24 ч |
1300 |
1400 |
1750 |
Срок службы, лет, не менее |
50 |
||
Толщина рабочего слоя, мкм |
215 |
175 |
185 |
Масса, г/м3 |
82 |
148 |
61 |
Структура |
Однослойный |
Двухслойный |
Однослойный |
Состав |
100% НDРЕ |
100 % НDРЕ+РР |
100% НDРЕ |
Водный столб, м |
2,35 |
2,55 |
1,55 |
Прочность на разрыв при закреплении гвоздями, Н |
64 |
115 |
45 |
Ветропроницаемость |
Ветропроницаемы |
||
Огнестойкость В2 (OIN 4102) |
Г1 (ГОСТ 30244-92) |
||
Рабочая температура, С |
-73 … +100 |
||
Стабильность к уф, месяцев, не менее |
4 |
||
Масса рулона, кг |
6/13 |
12 |
4,5/9 |
Область применения |
Скатная кровля/стены |
Стены |
Ветрозащитные мембраны «Монарфлекс».
Под воздействием ветра происходит «продувание» утеплителей малой плотности, поэтому для сохранения теплозащитных характеристик конструкции на поверхность теплоизоляции, граничащей с вентилируемой прослойкой, обязательно укладывается слой ветрозащитного паропроницаемого материала.
«Монарфлекс ВМ 310» и «Монаперм 450 ВМ» — рулонные материалы, обладающие высокой морозостойкостью и теплостойкостью, с сохранением пластичности и гибкости. Верхняя поверхность их укреплена полиэстером, а нижняя — пленкой. Технические характеристики ветрозащитных мембран приведены в таблице.
Показатели |
Марки |
|
«Монарфлекс ВМ-310» |
«Монаперм 450» |
|
Конструктивные особенности |
100 %-й полипропилен |
|
Размеры рулона, м |
1,6х50 |
|
Толщина, мм |
0,3 |
0,45 |
Плотность, г/м2 |
100 |
160 |
Цвет |
Серый |
|
Диапазон рабочих температур, С |
-40 … +75 |
Супердиффузионная мембрана «Jutavek».
При внешнем утеплении вертикальных стен загородного дома можно применять мембрану «Jutavek». Она представляет собой трехслойный поли-пропиленовый материал, состоящий из двух внешних слоев (черного и белого), гарантирующих прочность, и внутреннего, обеспечивающего гидроизоляционную способность. Благодаря высокой паропроницаемости «Jutavek» увеличивает выветриваемость водяных паров из внутреннего пространства объекта. Мембрану можно использовать с любыми типами теплоизоляции.
«Jutavek» монтируется прямо на теплоизоляцию или другую основу, мембрана должна соприкасаться своей нижней белой стороной с теплоизоляцией.
Технические характеристики
Размеры рулона, м…………………………………………..1,5 х 50
Плотность, г/м…………………………………………………150
Паропроницаемость за 24 ч, г/м…………………………….1000
Современный рынок предлагает и другие мембраны, такие как «Vapobar» («Вапобар»), «АсеЬаг» («Айсбар»), «Микробар», «Алюбар», ветрозащитные и пароизоляционные пленки «Baltias Brasta» и многие другие.
Подоблицовочная конструкция состоит из:
— кронштейнов (крепятся на стену);
— несущих профилей (устанавливаются на кронштейны).
Такая конструкция нужна для надежного закрепления плит облицовки и теплоизоляции к стене так, чтобы между теплоизоляцией и отделочной панелью остался вентиляционный промежуток. При этом исключаются клеевые и другие «мокрые» процессы, а все соединения осуществляются механически.
Правильно спроектированная подоблицовочная конструкция должна обладать: достаточной несущей способностью, воспринимающей собственный вес, а также вес облицовочных материалов и утеплителя; антикоррозийной стойкостью; необходимой подвижностью узлов для выдерживания динамических (ветер, температурные перепады и т.д.) нагрузок; возможностью выравнивания несущего основания, легкостью и высокой скоростью монтажа и т.д.
На российском рынке представлено большое количество различных подоблицовочных систем как отечественных «Алкон Трейд» («U-kоп»), ДИАТ, «Каптехнострой» и МОСМЕК, завод металлоконструкций (КТС), ТЕХНОКОМ и др., так и западных производителей (австрийские SLAVONIA (SPIDI), EURO-FOX; немецкие BWM, WAGNER-SYSTEM, голландские HUNTER DOUGLAS и др.
Кронштейны в зависимости от материала подоблицовочной конструкции могут быть выполнены из разных материалов — алюминия, оцинкованной или нержавеющей стали. Они должны обеспечивать возможность установки несущей конструкции (фахверка) на неровные основания. Поэтому их важнейшими характеристиками являются несущая способность и возможность изменения длины. Для выравнивания стены необходимо иметь большой типоразмерный ряд либо использовать кронштейны с широкими пределами изменения длины. Для каждой отдельной системы фирмы-производители предлагают либо свои кронштейны, либо кронштейны определенной фирмы. В качестве примера можно назвать кронштейны «MacFox»: 40L-6, 60L-11, 90L-6, 120L-6, 40V-6, «Агgеtоп Uhalter», KT11-12N, кронштейны «Гранитогресс».
Несущая конструкция может быть стальной (из антикоррозийных профилей алюминия, нержавеющей или оцинкованной стали, легированных сплавов) или антисептированного дерева. Разработано большое многообразие профилей для различных фасадов Т-образные, Г-образные, П-образные и др.). Несущая профильная конструкция бывает, в свою очередь, горизонтальной, вертикальной и комбинированной. Наихудшей с точки зрения работы пространственной конструкции является конструкция из горизонтальных направляющих, т.к. профили в этой системе работают на изгиб и кручение. В конструкции из вертикальных направляющих профили воспринимают нагрузки на сжатие и растяжение (более благоприятный режим работы), кроме того, такая конструкция не препятствует вертикальному (основному) воздушному потоку. Наилучшей же является комбинированная конструкция, в которой к стене крепятся горизонтальные направляющие, а к ним — вертикальные, на которые приходится нагрузка от облицовочных плит. В такой конструкции наблюдается перераспределение нагрузки и не создается препятствий вертикальному воздушному потоку, однако она достаточно металлоемка.
Существует также и совмещенная конструкция другого типа. В ней к несущей стене крепятся вертикальные направляющие, а уже к ним — горизонтальные. Такую конструкцию применяют, в основном, для толстостенной облицовки из натурального камня, который крепится путем горизонтальных продольных пропилов в направляющих. В этом случае горизонтальные направляющие испытывают нагрузки на вертикальное поперечное сжатие, что позволяет всей системе хорошо работать. Кроме того, такая конструкция применяется при использовании невидимого (скрытого) крепежа.
В навесных вентилируемых фасадах крепежные элементы используются для:
— фиксации плит утеплителя;
— крепления подоблицовочной конструкции к стене;
— соединения отдельных элементов;
— крепления облицовки.
Вес теплоизоляции в системах навесных фасадов меньше, чем в системах «мокрого» типа, поэтому для крепления плит утеплителя применяют тарельчатые дюбели или грибообразные крепежные элементы без распорных составляющих. Форма и размер шляпки (фланца) дюбеля зависят только от плотности используемого утеплителя. Разработаны системы вентилируемых фасадов с дополнительным креплением теплоизоляции несущими профилями.
Для крепления подоблицовочной конструкции используют полимерные дюбели. Металлические дюбели применяют для крепления подконструкции к стенам из бетона и натурального камня. Для крепления облицовочных материалов пригодны самые разнообразные шурупы, заклепки, клипсы и т.д. Их подбирают в зависимости от вида облицовочного материала.
К вспомогательным элементам систем вентилируемых фасадов относятся: уплотнительные ленты между панелью и профилем подоблицовочной конструкции, декоративные уголки и вставки для закрытия торцов и зазоров между панелями, перфорированные металлоконструкции для вентиляции системы снизу и сверху: заклепки, кляммеры, гребенки и т.п. для крепления панелей к профилям.
Облицовочные панели можно разделить на три группы:
— тяжелые (натуральные камни);
— легкие (керамогранит, цементно-волокнистые плиты и т.д.);
— разного рода самонесущие металлические изделия.
Облицовочные материалы в конструкции вентилируемого фасада выполняют защитно-декоративную функцию. Они защищают утеплитель, подоблицовочную конструкцию и стену здания от повреждений и атмосферных воздействий, формируют его эстетический облик. В настоящее время существует большой выбор фасадных панелей для облицовки стен зданий. Кроме внешнего вида, они различаются между собой по материалу, размеру, типу крепления (видимое, невидимое), цене и т.д.
Материалы, применяемые для изготовления панелей, могут быть самые разные, причем этот список постоянно пополняется: металлы, композитные материалы, бетоны, фиброцементы (цементно-волокнистые материалы), керамический гранит, а также стекла со специальным покрытием, ламинаты высокого давления и т.д.
Перечисленные выше материалы используются для производства следующих видов облицовочных изделий: крупноразмерных (высотой с этаж) и мелкоразмерных панелей, сайдинга (длинных узких наборных панелей), профилированных (волнистых) листов и кассет (объемных панелей из тонколистовых материалов).
Наиболее распространенные облицовочные материалы:
— цементно-волокнистые панели;
— бетонные плиты с мраморным заполнителем; полимербетонные панели;
— натуральный камень;
— керамический гранит;
— ламинированные панели;
— виниловый сайдинг;
— полипропиленовые панели;
— полиуретановые и полиэстеровые панели;
— стеклянные облицовочные изделия;
— металлические облицовочные изделия;
— облицовочные изделия из композиционных материалов;
— облицовочные сэндвич-панели.
