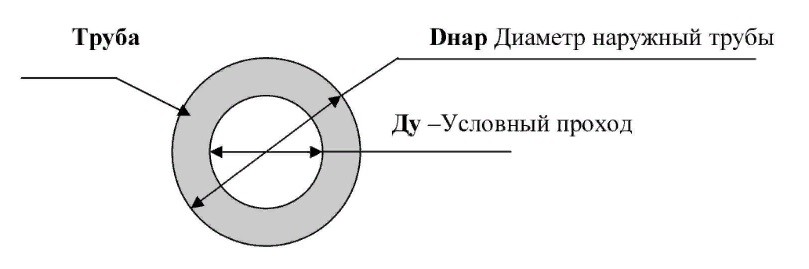

В большинстве случаев в спецификациях на системах водоснабжения и отопления диаметры труб указываются как Ду, при этом также применяются обозначения в дюймах или миллиметрах. Ду — «условный проход» используется для расчетных параметров производительности систем трубопроводов в части напорной подачи, сливных систем и т.д., также данное обозначение используется при маркировке трубы квадратного сечения (где условный проход высчитывается по формуле через площадь) соответственно в трубах круглого сечения Ду соответствует внутреннему диаметру трубы.
Сами трубы закладываются металлические, пластиковые или медные (фреоновые магистрали), но дело в том, что в зависимости от расчетного давления в системе стенки металлических труб могут иметь различную толщину — как следствие и наружный диаметр. В таблице приведены усредненные данные, которые в 99% случаев подтверждаются на практике.
По общей практике на стальных трубах Ду указывают до диаметра 50 мм, далее уже идет обозначение в наружном диаметре трубы, но следует отметить, что для пластиковых труб всегда указывают наружный диаметр.
Теплоизоляция в трубках маркируется толщиной и наружным диаметром Dнар трубы.
Для примера давайте рассмотрим ситуацию когда в спецификации указана железная труба Ду 25 — соответственно с учетом толщины стенок трубы ближайший подходящий диаметр по трубчатой теплоизоляции будет 35 мм. (13*35, 19*35, 25*35 и т.д.), по медной трубе, т.к. стенки тоньше соотв. подойдет 13*28, 19*28 и т.д.
Медная труба | Стальная труба | Пластиковая труба | Внутренний диаметр теплоизоляции | |||||
Дюймы | Ду условный проход | Дюймы | Ду условный проход | Днар Наружный диаметр
| мм | Вспененный каучук, мм | Вспененный полиэтилен, мм | Минераловатные цилиндры, мм |
1/4 | 4 | 6 | ||||||
5/16 | 6 | 8 | ||||||
3/8 | 8 | 1/8 | 6 | 10,20 | 10 | 10 | ||
1/2 | 10 | 12 | 12 | 12 | ||||
5/8 | 10 | 1/4 | 8 | 13,50 | 15 | 15 | ||
3/4 | 15 | 3/8 | 10 | 17,20 | 16 | 18 | 18 | 18 |
20 | 20 | 20 | ||||||
7/8 | 20 | 1/2 | 15 | 21,30 | 22 | 22 | 21 | |
1 | 25 | 25 | 25 | 25 | 25 | |||
1 1/8 | 25 | 3/4 | 20 | 26,90 | 28 | 28 | 28 | |
30,00 | 32 | 35 | 32 | 32 | ||||
1 3/8 | 32 | 1 | 25 | 33,70 | 35 | 35 | 35 | |
1 5/8 | 40 | 1 1/4 | 32 | 42,40 | 42 | 42 | 42 | |
44,50 | 45* | 45* | 45* | |||||
1 7/8 | 1 1/2 | 40 | 48,20 | 48 | 48 | 48 | ||
50 | 50* | |||||||
2 1/8 | 50 | 54,00 | 54 | 54 | 57 | |||
57,00 | 57 | 57 | 57 | |||||
2 3/8 | 2 | 50 | 60,30 | 60 | 60 | 60 | ||
2 1/2 | 63,50 | 63 | 64 | 64 | 64 | |||
70,00 | 70 | 70 | 70 | |||||
2 7/8 | 65 | 2 1/2 | 65 | 76,10 | 75 | 76 | 76 | 76 |
3 1/2 | 80 | 3 | 80 | 88,90 | 90 | 89 | 89 | 89 |
104 | 101,6/104,3 | 102 | ||||||
4 1/8 | 100 | 108,00 | 110 | 108 | 110 | 108 | ||
4 1/2 | 100 | 4 | 100 | 114,30 | 114 | 114 | 114 | |
125,00 | 125 | 125 | ||||||
125 | 133,00 | 133 | 133 | 133 | ||||
5 1/2 | 5 | 125 | 139,70 | 140 | 140 | 140 | ||
160,00 | 160 | 160 | 160 | 159 | ||||
219,00 | 219 | |||||||
273,00 | 273,00 |
